工业控制/电厂/泵站自动化系统

时间:2022-09-15 来源:原创 浏览量:1914

  概述

  工业控制/电厂/泵站/自动化系统基于Windows操作平台,采用面向对象的技术和方法进行系统设计和软件实现,结合国内外新的计算机软硬件技术、电子技术、网络技术为工业控制系统开发的一种全新的分层分布式开放式综合自动化系统,具有良好的可靠性、可扩充性和可移植性。系统适用于各种不同规模的综合自动化和老设备主产线的技术改造,使工业控制的运行管理达到“少人管理”的水平。


  系统特点

  1.采用面向对象的技术和方法进行系统设计和软件实现。上位机可采用组态王、lntouch、Fl×(IFI×)等组态软件。
  2.遵循TCP/IP、SQL,ODBC、COM/DCOM、Active×、C++、Office、IEC-1131-3等国际标准和被广泛支持的软件工具。
  3.系统主要设备采用工业总线或以太网通讯,数据传输速率快,系统功能齐全,技术先进,操作简便,维护量小。
  4.良好的开放性、丰富方便的扩展能力。采用全球工控领域广泛的PLC目牌,包括施耐德、GE,AB、西门子。





  系统结构

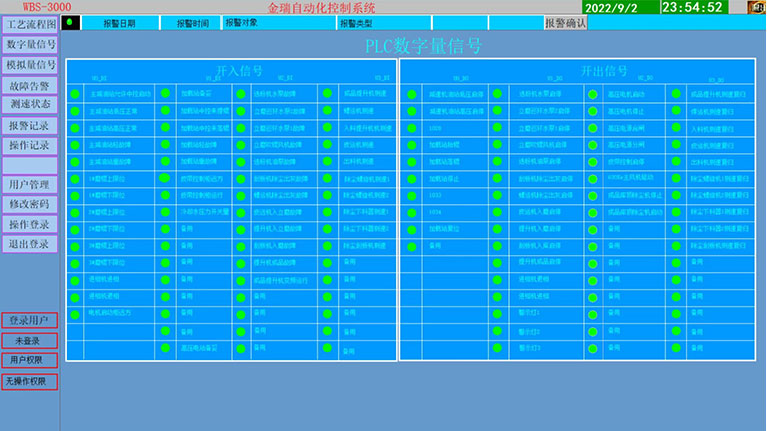

  泵站建设有公有LCU柜及机组LCU柜,与前端测控装置进行通讯,通讯的形式有开关量信号、模拟量信号等,同时PLC系统通过网络模块与上位系统进行数据交护。各串口通信智能设备通过通讯服务器进行串口与TCP/IP网络的协议转换,进入PLC系统。


  典型的泵站自控系统建设内容如下:
  站内内高压设备及线路、厂变、主变等微机保护装置接入。
  站内电量计量装置撞入。
  直流屏信息采集。
  主变刀闸电状态监测。
  同步电机励磁装置采集。
  电磁流量计信息采集。
  进水口阀门位置监测。
  出水管道压力测量建设。

  泵前池水位、集水井水位、地下水监测井水位等监测建设。

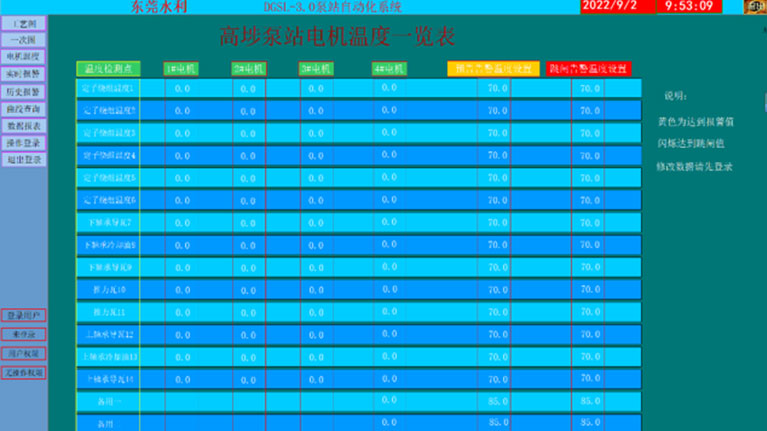

  机组温度监视建设。
  电动机冷却风机自控系统建设。
  现地控制单元LCU建设。

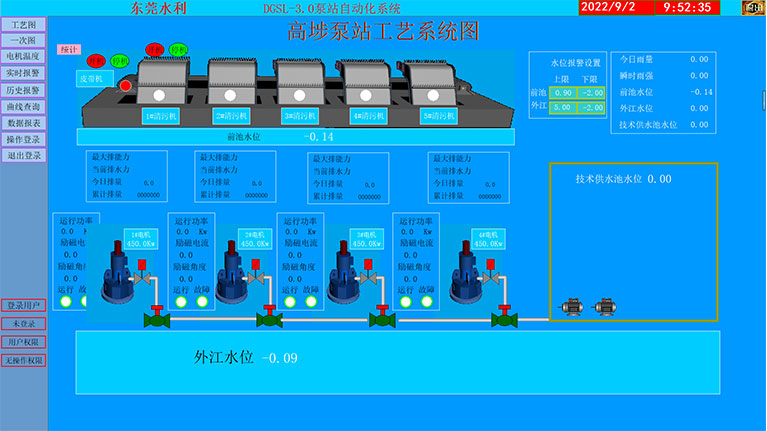

  组态监控软件系统建设。


  泵站由站级计算机及数字通信网络系统,与分布式的电气、水测仪表等智能终端设备组成,最终形成:遥信、遥测、遥控、遥视为一体的综合自动化泵站,同时设计过程满足在线设备的自动/手动,远动/就地操作功能。
